Prácticas de control neumático

En esta entrada os mostraremos 12 prácticas que hicimos para mostrar varios circuitos de control neumático, sus distintas válvulas y las funciones de estas.

Para ello podréis ver primero un calameo con toda la teoría, imágenes y simulaciones en FluidSIM de cada montaje.

Después os compartimos un enlace con el que accederéis a una carpeta de drive en la que están tanto el calameo en forma de PDF y las practicas en el FuidSIM para poder descargarlas y ver que realmente funcionan.

Finalmente hay un enlace para ver vídeos de cada una de las prácticas en físico funcionando.

CALAMEO

Prácticas Control Neumático

Leer más publicaciones en Calaméo

ENLACE A LA CARPETA DE DRIVE




LISTA DE VÍDEOS DE LOS CIRCUITOS

Motor

En esta entrada os mostraremos tanto un cuestionario relacionado com el tema, como el proceso, materiales y funcionamiento de un motor que hemos hecho en clase.

Primero os tenemos un documento en calameo para el cuestionario y el motor y al final de la entrada hemos colgado un vídeo con el resultado final. Después de ese vídeo podréis comprobar que habrá otro más con otro estilo de motor.

Motor

Leer más publicaciones en Calaméo

Aparte de este tipo de motor, decidimos probar con otro estilo para ver si funcionaría también. Este nuevo motor sería mucho más sencillo ya que solo consta de dos clips a los que les hemos girado la parte superior de forma que quedase un circulo en el que pudiéramos introducir las dos patas de la bobina.

INFORME FINAL

Informe De Tecnología

Leer más publicaciones en Calaméo

VÍDEO DEL CIRCUITO DE LUZ

VÍDEO DEL CIRCUITO DE TEMPERATURA

VÍDEO DEL CIRCUITO DE DISTANCIA

VÍDEO DEL CIRCUITO COMPLETO

VÍDEO DEL CIRCUITO COMPLETO CON EL HIGRÓMETRO

SIMULACIONES

LUZ

TEMPERATURA

LUZ Y TEMPERATURA COMBINADOS

TEMP36 con Servo

Hemos arreglado el anterior circuito para que funcionara con un servo en vez de con un LED.

TMP36 con LED

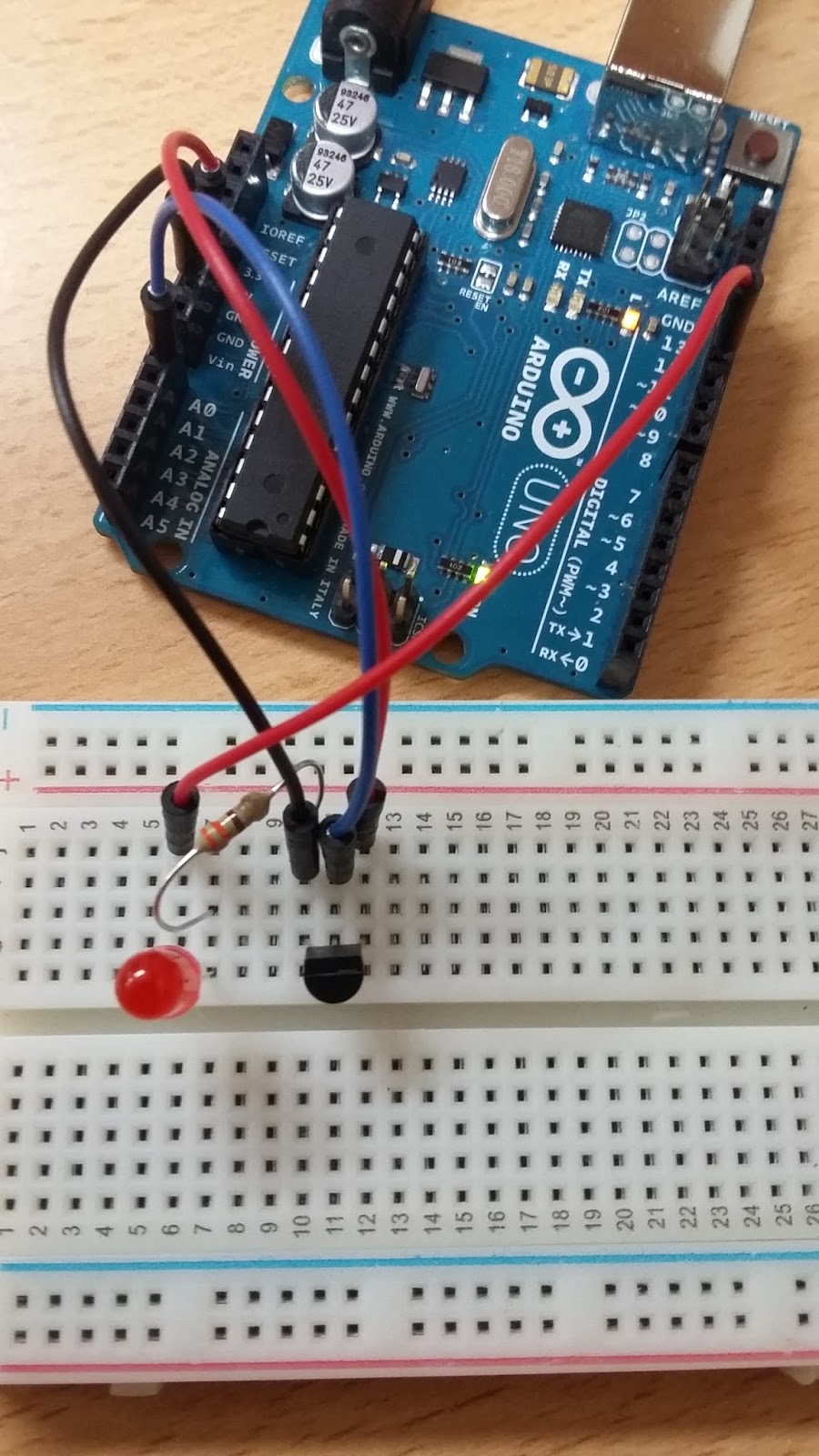

Con este circuito conseguimos que un LED se encienda con el aumento de calor gracias a un TMP36. Este circuito lo probaremos más adelante pero con un Servo en el lugar del LED.

Circuito 1

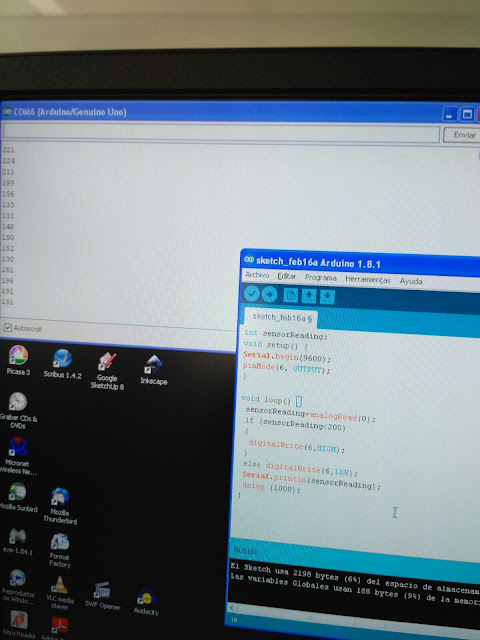

Este circuito consta de un detector de luz y unos LEDs. Con esto simularemos las luces exteriores de una casa, que se encenderán cuando oscurezca.
